7993 QT-III TERMINAL CONTRAÍBLE EN FRÍO 3M®, USO EXTERIOR, CABLE TRIPOLAR

7993 QT-III TERMINAL CONTRAÍBLE EN FRÍO 3M®, USO EXTERIOR, CABLE TRIPOLAR

Kit de Terminaciones 3M™ QT-III para cable de media tensión, tripolar apantallado, para uso exterior con tecnología contraíble en frío.

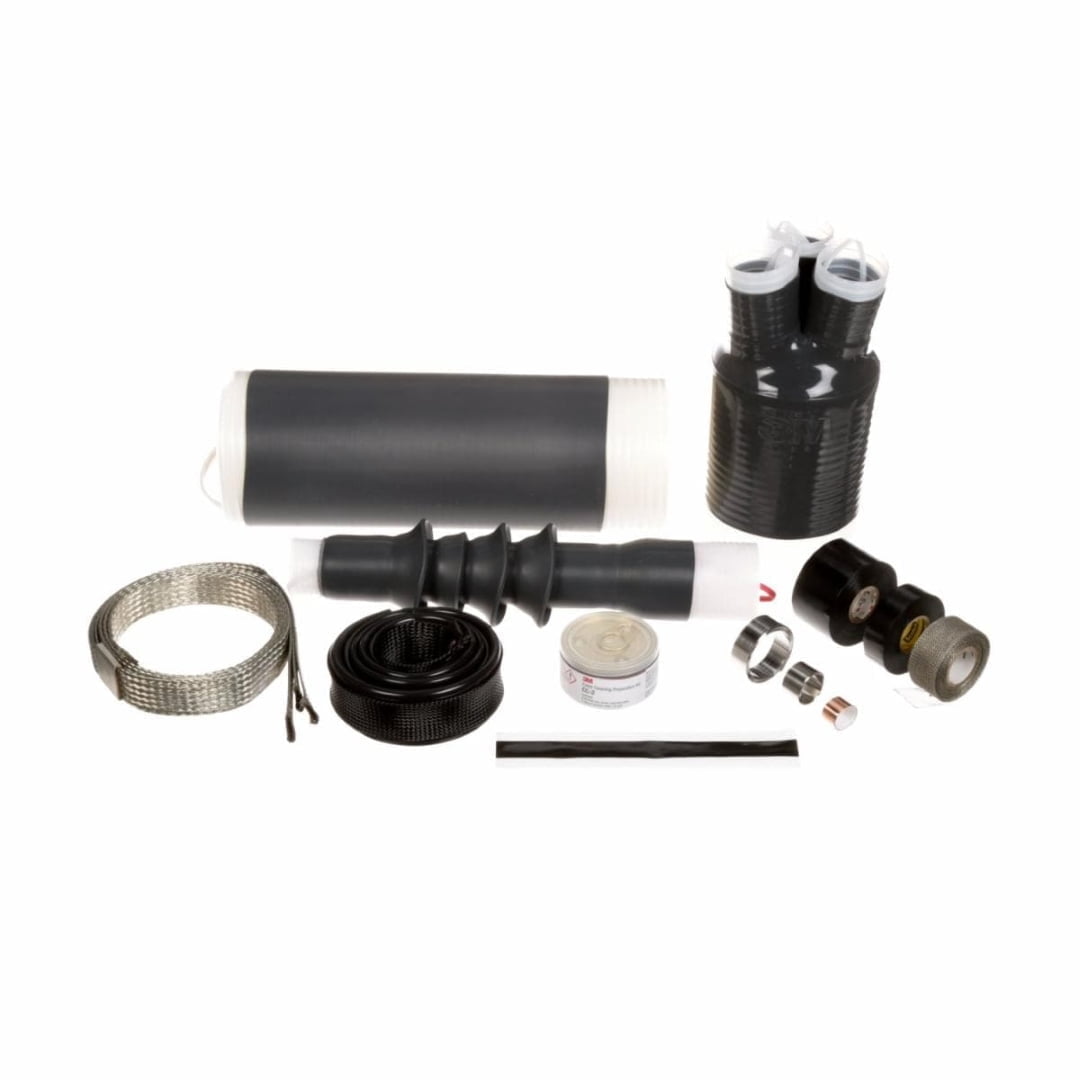

El kit de terminales de la serie QT-III 7600-S-3G incluye una terminal para cable tripolar, con campanas, para exterior. Cuentan con un diseño único de núcleo removible en espiral, con todos los compuestos eléctricos y selladores preinstalados en el cuerpo del hule-silicón, simplificando su instalación. Permiten que la terminación resista tensiones de 5 a 35kV.

Información adicional

• El aislamiento de caucho de silicona ofrece durabilidad y reduce las corrientes de fuga en condiciones húmedas.
• Norma IEEE 48 Clase 1 Aprobado para aplicaciones al aire libre, expuestas a la intemperie.

Especificaciones

• Aplicación de voltaje: Media tensión.
• Bil: 150 kV.
• Bota de Ruptura: Sí.
• Conector de Orejeta / Vástago Incluido En El Kit: No.
• Diámetro Exterior Máximo Del Cable (Métrico): 99,1 mm.
• Diámetro exterior de aislamiento (métrico): 23.368 mm, 23.622 mm, 23.876 mm, 24.13 mm, 24.384 mm, 24.638 mm, 24.892 mm, 25.146 mm, 25.4 mm, 25.654 mm, 25.908 mm, 26.162 mm, 26.416 mm, 26.67 mm, 26.924 mm, 27.178 mm, 27.432 mm, 27.686 mm, 27.94 mm, 28.194 mm, 28.448 mm, 28.702 mm, 28.956 mm, 29.21 mm, 29.464 mm, 29.718 mm, 29.972 mm.
• Interior/Exterior: Exterior con campana.
• Nivel de aislamiento: 100%.
• Número de Faldas: 4.
• Número de conductores: 3.
• Rango de diámetro exterior de aislamiento (métrico): 23.4-30.0 mm.
• Revestimiento de Aislamiento: Sí.
• Serie de Producto: 7600-S-3G.
• Tipo de blindaje: Pantalla de Alambre, Pantalla de Cinta, UniShield® (una sola pantalla).
• Voltaje: 5-35kV.
